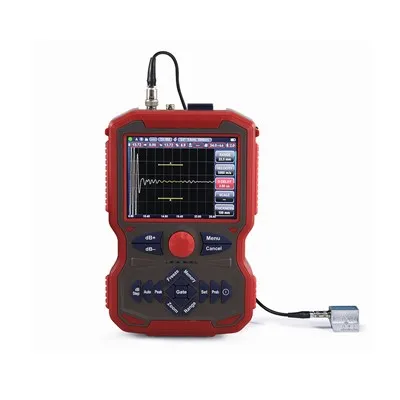

Pengesan Kelemahan Ultrasonik Leeb 520 / Leeb 521 / Leeb 522
Fungsi & ciri
● Probe penentukuran automatik.
● DAC dan AVG dibentuk secara automatik, dan boleh diperbetulkan dan dikompensasi.
● Secara bebas beralih kepada empat jenis piawaian (kedalaman D, tahap P, jarak S, amplitud H).
● Fungsi seperti auto - keuntungan dan memori puncak meningkatkan kecekapan pengesanan.
● Secara automatik mengira kecacatan setara nilai φ.
● Secara automatik memaparkan lokasi kecacatan (kedalaman D, tahap p, jarak s, amplitud, sz db, ф).
● Penentukuran automatik transducer sifar mengimbangi dan/atau halaju.
● 13 Dibina - Dalam piawaian ujian boleh didapati.
● Penyimpanan: 980 keping imej dan data imbasan -.
● Bekalan Kuasa: Bateri ion Li -, masa siap sedia lebih daripada 15 jam.
● Lebar dan intensiti nadi pelancaran boleh laras.
● Dengan shell tahan lama, minyak - bukti, air - bukti dan habuk - bukti.
● Perisian PC tersedia untuk analisis data, pengurusan dan pencetakan laporan.
Permohonan
Pengesan kelemahan ultrasonik UT digital yang digunakan untuk pengesanan, kedudukan, penilaian dan diagnosis dengan cepat dan tepat dari pelbagai kelemahan dalam kerja -kerja -, seperti retak, kimpalan, blowhole, dan lain -lain.
Prinsip
Pengesan kecacatan ultrasonik UT digital, yang boleh diperiksa dengan cepat, mudah dan tepat, mencari, menilai dan mendiagnosis pelbagai kecacatan (retak, kemasukan dan lubang pin, dll) dalam bahan kerja tanpa kemusnahan. Ia boleh digunakan dalam makmal dan medan. Instrumen ini boleh digunakan secara meluas dalam mana -mana bidang yang memerlukan pemeriksaan kecacatan dan kualiti yang mengawal misalnya industri pembuatan, industri metalurgi besi & keluli, kerja logam, industri kimia, dan lain -lain, juga digunakan secara meluas dalam pemeriksaan keselamatan dan perkhidmatan yang tidak aktif. industri pemeriksaan.
Apabila gelombang ultrasonik menyebarkan dalam pekerjaan, seseorang dapat mengesan kecacatan di dalamnya dengan pengaruh terhadap penyebaran gelombang ultrasonik berdasarkan ciri akustik yang ditunjukkan oleh kecacatan dalam bahan. Berdasarkan prinsip ini, dengan menggunakan gelombang ultrasonik, seseorang dapat mengukur kecacatan seperti retak, pinhole dan kemasukan dalam media seperti logam, bukan logam dan komposit, dll.
Spesifikasi teknikal
|
Model |
Leeb 520 |
Leeb 521 |
Leeb 522 |
|
|
Kekerapan operasi |
0.5MHz-15MHz |
0.5MHz-20MHz |
||
|
Julat imbasan (mm) |
0-6000mm |
0-10000mm |
||
|
Langkah -langkah: 2.5, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000, 6000, 6000, |
Langkah -langkah: 2.5, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 2000, Melaraskan Langkah: 0.1mm (2.5 mm-99.9mm), 1mm (100mm-10000mm) |
|||
|
Julat Halaju (M/S) |
100-18000 |
100-20000 |
||
|
10 Tahap Tetap: 2260, 2730, 3080, 3230, 4700, 5920, 630012000, 13000, 14000, 15000 Melaraskan Langkah: 1 |
||||
|
Kesalahan lineariti menegak |
Kurang daripada atau sama dengan 3% |
Kurang daripada atau sama dengan 2% |
||
|
Julat dinamik |
Lebih besar daripada atau sama dengan 32db |
Lebih besar daripada atau sama dengan 35db |
||
|
Kesalahan linearity mendatar |
Kurang daripada atau sama dengan 0.2% |
Kurang daripada atau sama dengan 0.1% |
||
|
Ujian kepekaan |
Lebih besar daripada atau sama dengan 62db (kedalaman 200mm, φ2 lubang bawah rata) |
Lebih besar daripada atau sama dengan 65db (kedalaman 200mm, φ2 lubang bawah rata) |
||
|
Saluran mengukur |
100 |
|||
|
Penyimpanan |
980 |
|||
|
Lengkung TCG |
○ |
● |
● |
|
|
B Imbas |
○ |
○ |
● |
|
|
Sambungan PC |
● |
|||
|
Video |
○ |
○ |
● |
|
|
Julat keuntungan (db) |
0~120 |
0~130 |
||
|
Langkah menyesuaikan: 0.0, 0.1, 0.5, 1, 2, 6, 12 |
||||
|
Probe Standard |
Siasatan lurus: 2.5MHz, diameter 20mm, kabel Q9-Q9 Probe Angle: 4MHz, 60 darjah, 8*9 mm, Kabel Q9-C5 |
|||
|
Dimensi |
240 × 160 × 40mm |
|||
|
Berat |
1.2kg |
|||
|
Penghantaran standard |
Unit utama, siasatan lurus, siasatan sudut, penyesuai kuasa, kabel BNC, perisian PC, manual, sijil, kad jaminan |
|||
|
Aksesori pilihan |
Probe pilihan, kabel, blok penentukuran, ejen gandingan |
|||
