Bolehkah penguji kekasaran permukaan mengukur kekasaran permukaan berstruktur mikro?
Dalam bidang sains bahan, kejuruteraan, dan pembuatan, kekasaran permukaan adalah parameter penting yang boleh menjejaskan prestasi dan fungsi komponen. Dengan kemajuan teknologi, permukaan berstruktur mikro telah menjadi semakin lazim dalam pelbagai aplikasi, seperti mikroelektronik, sistem elektromekanik mikro (MEMS), dan optik ketepatan tinggi. Sebagai pembekal penguji kekasaran permukaan, saya sering menemui soalan: Bolehkah penguji kekasaran permukaan mengukur kekasaran permukaan berstruktur mikro?
Untuk menjawab soalan ini, kita perlu memahami apa kekasaran permukaan dan bagaimana penguji kekasaran permukaan berfungsi. Kekasaran permukaan merujuk kepada penyelewengan pada permukaan, yang boleh dicirikan oleh parameter seperti RA (sisihan aritmetik profil), RZ (ketinggian maksimum profil), dan lain -lain. Penguji kekasaran permukaan biasanya beroperasi berdasarkan dua prinsip utama: Kaedah kenalan dan bukan hubungan.
Hubungi - Jenis penguji kekasaran permukaan menggunakan stylus yang diseret di permukaan. Apabila stylus bergerak, ia merasakan anjakan menegak yang disebabkan oleh penyelewengan permukaan. Data yang dikumpulkan oleh stylus kemudian diproses untuk mengira parameter kekasaran. Sebagai contoh, kamiPenguji kekasaran permukaan digital yang tepatadalah peranti jenis kenalan yang menawarkan pengukuran ketepatan yang tinggi untuk pelbagai permukaan.

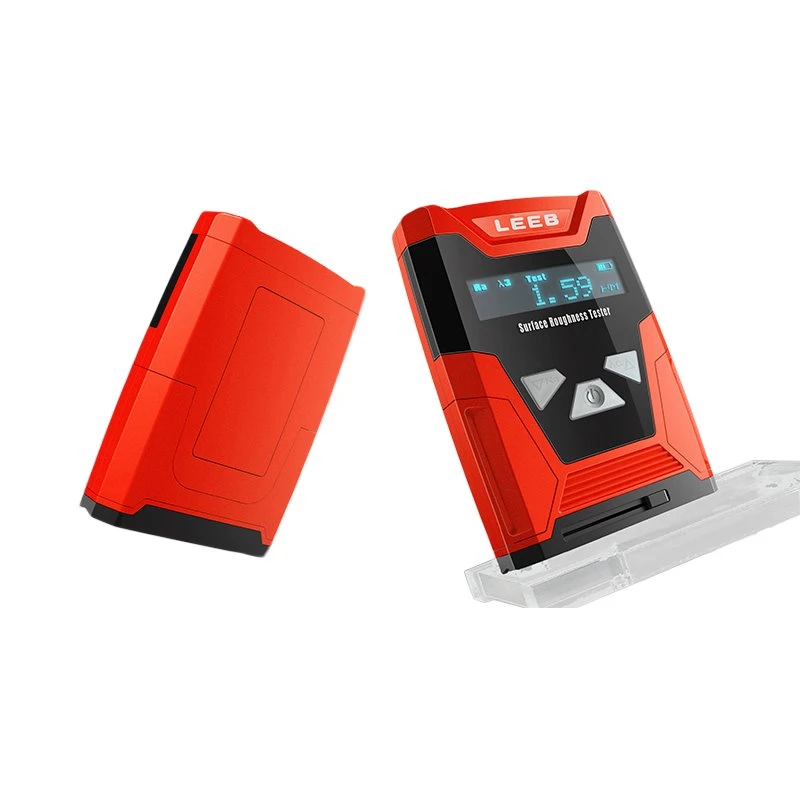

Penguji kekasaran permukaan bukan, di sisi lain, menggunakan teknik seperti interferometri optik, mikroskopi confocal, atau pengimbasan laser. Kaedah ini bergantung pada interaksi cahaya dengan permukaan untuk mengukur topografi permukaan. KamiUjian kekasaran permukaan NDTSistem adalah contoh penyelesaian bukan hubungan yang memberikan pengukuran yang cepat dan tepat tanpa menyentuh permukaan secara fizikal.
Sekarang, mari kita pertimbangkan permukaan berstruktur mikro. Permukaan berstruktur mikro dicirikan oleh ciri -ciri dengan dimensi biasanya dalam mikrometer atau sub -mikrometer. Permukaan ini boleh mempunyai geometri yang kompleks, seperti tiang mikro, saluran mikro, atau corak mikro. Mengukur kekasaran permukaan berstruktur mikro memberikan beberapa cabaran.
Salah satu cabaran utama ialah skala ciri -ciri. Hubungi - Penguji stylus jenis mungkin tidak sesuai untuk permukaan berstruktur mikro kerana saiz hujung stylus biasanya lebih besar daripada ciri -ciri mikro. Apabila stylus diseret di permukaan, ia mungkin tidak dapat mengikuti dengan tepat kontur struktur mikro, yang membawa kepada pengukuran yang tidak tepat. Sebagai contoh, jika ujung stylus mempunyai jejari beberapa mikrometer dan tiang mikro di permukaan mempunyai diameter kurang daripada mikrometer, stylus tidak akan dapat menyelesaikan tiang individu, dan nilai kekasaran yang diukur akan menjadi salah.
Walau bagaimanapun, kaedah hubungan bukan berpotensi untuk mengatasi batasan ini. Penguji bukan optik yang berasaskan optik boleh mempunyai resolusi spatial yang lebih tinggi berbanding dengan penguji stylus jenis hubungan. Sebagai contoh, mikroskopi confocal dapat mencapai resolusi dalam julat mikrometer sub, yang membolehkannya mengukur kekasaran permukaan permukaan mikro. KamiPengukuran Splittype Tester Roughness PermukaanSistem menggunakan teknik optik canggih untuk memberikan pengukuran resolusi yang tinggi, menjadikannya sesuai untuk permukaan berstruktur mikro.
Cabaran lain ialah kerumitan geometri permukaan. Permukaan berstruktur mikro sering mempunyai geometri seragam, yang boleh menjadikannya sukar untuk menentukan dan mengukur kekasaran. Parameter kekasaran tradisional, seperti RA dan RZ, berdasarkan kepada andaian permukaan yang agak mudah dan seragam. Untuk permukaan berstruktur mikro, parameter ini mungkin tidak sepenuhnya menangkap ciri -ciri permukaan. Oleh itu, kaedah dan parameter baru perlu dibangunkan untuk menerangkan dengan tepat kekasaran permukaan berstruktur mikro.
Walaupun terdapat cabaran -cabaran ini, dengan pilihan penguji kekasaran permukaan dan teknik pengukuran yang tepat, adalah mungkin untuk mengukur kekasaran permukaan berstruktur mikro. Sebagai contoh, dengan menggunakan penguji optik bukan hubungan dengan resolusi tinggi dan algoritma pemprosesan data canggih, kita boleh mendapatkan maklumat yang tepat dan terperinci mengenai topografi permukaan permukaan mikro - berstruktur.
Sebagai tambahan kepada cabaran teknikal, terdapat juga pertimbangan praktikal apabila mengukur permukaan berstruktur mikro. Sebagai contoh, persekitaran pengukuran perlu dikawal dengan teliti untuk meminimumkan kesan getaran, suhu, dan kelembapan. Faktor -faktor ini boleh menjejaskan ketepatan pengukuran, terutamanya untuk pengukuran ketepatan yang tinggi dari permukaan berstruktur mikro.
Sebagai pembekal penguji kekasaran permukaan, kami memahami pentingnya menyediakan penyelesaian yang dapat memenuhi keperluan pelanggan kami. Kami menawarkan pelbagai penguji kekasaran permukaan, termasuk kedua -dua jenis hubungan dan bukan hubungan, untuk menangani keperluan pengukuran yang berbeza. Sama ada anda berurusan dengan permukaan tradisional atau permukaan berstruktur mikro, kami mempunyai alat yang sesuai untuk pekerjaan itu.
Jika anda berminat untuk mengukur kekasaran permukaan berstruktur mikro atau mana -mana permukaan lain, kami menggalakkan anda menghubungi kami untuk maklumat lanjut. Pasukan pakar kami dapat memberi anda nasihat terperinci mengenai pemilihan teknik penguji dan pengukuran kekasaran permukaan yang sesuai. Kami komited untuk membantu anda mencapai pengukuran kekasaran permukaan yang tepat dan boleh dipercayai.
Rujukan
- Bhushan, B. (2001). Pengenalan kepada Tribologi. Wiley - Interscience.
- ISO 4287: 1997 Spesifikasi Produk Geometri (GPS) - Tekstur Permukaan: Kaedah Profil - Terma, Definisi dan Parameter Tekstur Permukaan.
- Whitehouse, DJ (1994). Buku Panduan Metrologi Permukaan. Penerbitan IOP.
